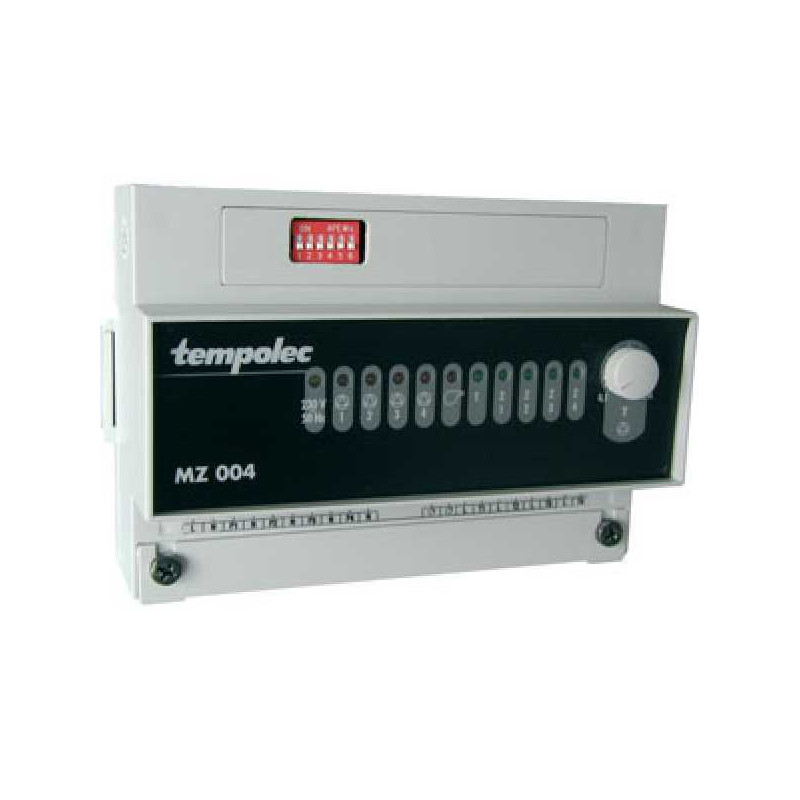

Module Multizone MZ004.

Qu'est-ce qu'un module Multizone : C’est un appareil électronique prévu pour commander un brûleur gaz ou fuel et un maximum de 3 ou 4 circulateurs ou 3 ou 4 vannes de zone, dans des installations de chauffage central comportant 3 ou 4 circuits de chauffe.

Les circuits de chauffe peuvent être équipés de radiateurs, convecteurs, aérothermes, etc.
La régulation de température est assurée par 3 ou 4 thermostats d’ambiance indépendants.
C’est notamment le cas dans une villa avec 3 ou 4 zones de chauffe (rez-de-chaussée, étage, locaux professionnels).

Le module multizone convient également dans des installations équipées d’une chaudière suffisamment puissante pour assurer en même temps, le chauffage, la production d’eau chaude sanitaire et, par exemple, le chauffage d’une piscine. Dans ce cas, on raccorde au module multizone, le thermostat d’ambiance, le thermostat du ballon d’eau chaude sanitaire et le thermostat de l’échangeur piscine; chaque circuit étant équipé de son circulateur.

Le module multizone ne convient pas pour commander des vannes mélangeuses.

Principe de fonctionnement :
Lorsqu'aucun thermostat n’est pas en appel de chaleur, le brûleur et les circulateurs sont à l’arrêt.
Dès qu’un thermostat d’une zone ou d’un circuit s’enclenche, le brûleur et le circulateur de la zone concernée fonctionnent; la température de la chaudière est réglée au thermostat de la chaudière.

Si plusieurs thermostats sont enclenchés, les circulateurs concernés fonctionnent.
Lorsque les thermostats déclenchent (température souhaitée atteinte), le circulateur du circuit concerné s’arrête.

Lorsque tous les thermostats sont déclenchés, le brûleur s’arrête et le dernier circulateur qui a fonctionné est temporisé au déclenchement pendant une durée réglable entre 0,5 et 12 min, afin d’éviter une surchauffe de la chaudière.

Caractéristiques techniques :
Alimentation : 230 V 50 Hz ± 10 %.
Contacts : 4 NO.
Pouvoir de coupure : 5 A/230 V AC cos = 1; 2 A/230 V AC cos = 0,6.
Protection des contacts contre courts-circuits : fusible ou disjoncteur max. 6 A.
Entrées : 3 entrées 230 V AC optocouplées.
Boîtier : prévu pour montage sur rail DIN 35 mm en tableau électrique, montage mural possible.
Degré de protection : IP 20.
Dimensions:139x100x68mm(Lxlxh).
Température ambiante : 0 à 40 °C.
Temporisation du dernier circulateur : 0,5 à 12 minutes.
Raccordement : borniers débrochables, bornes à vis 2 x 0,75 ou 1 x 1,5 mm².
